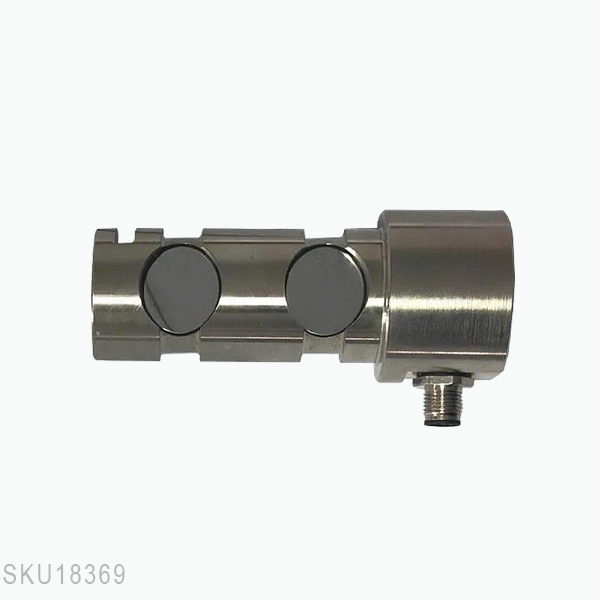

Loadcell LP7186A

1. Thông số kỹ thuật Loadcell LP7186A

2. Chi tiết sản phẩm Loadcell LP7186A

1. Cấu trúc dạng trục

Loadcell LP7186A sử dụng cấu trúc dạng trục nhằm đảm bảo lực tác động được truyền theo phương đồng tâm, giúp giảm thiểu ảnh hưởng của lực lệch tâm và mô-men xoắn phát sinh trong quá trình làm việc. Kiểu kết cấu này cho phép ứng suất phân bố đều dọc theo thân cảm biến, từ đó hạn chế hiện tượng tập trung ứng suất gây sai lệch kết quả đo. Nhờ đặc điểm này, loadcell duy trì được độ ổn định cơ học khi làm việc dưới tải kéo hoặc tải treo, đặc biệt phù hợp cho các hệ thống đo lực yêu cầu độ bền cao.

2. Trở kháng ngõ vào

Ngay từ đặc tính điện, Loadcell LP7186A được thiết kế với trở kháng ngõ vào 700 ±10Ω nhằm đảm bảo mức tiêu thụ dòng kích thích ổn định, phù hợp với nhiều bộ hiển thị và khuếch đại tín hiệu. Trong khi đó, trở kháng ngõ ra 700 ±2Ω có dung sai hẹp hơn, cho thấy mạch cầu strain gauge được cân chỉnh chính xác. Sự cân bằng này giúp tín hiệu đầu ra ổn định hơn trước ảnh hưởng của nhiệt độ và nhiễu điện, góp phần duy trì chất lượng tín hiệu trong suốt quá trình đo.

3. Độ phân giải

Với độ phân giải đạt mức 1/6.000, Loadcell LP7186A cho phép chia toàn bộ dải tải danh định thành 6.000 mức hiển thị riêng biệt, giúp nhận biết được những biến thiên tải nhỏ trong quá trình vận hành. Thông số này phản ánh khả năng tái hiện chi tiết sự thay đổi lực, đặc biệt hữu ích khi giám sát tải tăng giảm liên tục. Độ phân giải cao còn giúp tín hiệu hiển thị mượt hơn, hạn chế hiện tượng nhảy số, từ đó nâng cao khả năng theo dõi xu hướng tải theo thời gian.

4. Sai số tuyến tính

Sai số tuyến tính của Loadcell LP7186A được kiểm soát trong giới hạn ≤ ±0.3%FS, cho thấy mức độ sai lệch so với đường đặc tính lý tưởng đã được khống chế hiệu quả trên toàn bộ dải đo. Chỉ tiêu này phản ánh khả năng duy trì mối quan hệ tỷ lệ ổn định giữa tải tác động và tín hiệu đầu ra khi tải tăng dần. Mức sai số này đáp ứng tốt các yêu cầu đo lực công nghiệp, nơi sự lặp lại và tính nhất quán của kết quả quan trọng hơn việc đạt độ chính xác tuyệt đối cực cao.

5. Điện áp ngõ ra

Loadcell LP7186A cung cấp đồng thời tín hiệu điện áp 1.0 ±0.05%mV/V và tín hiệu dòng 4–20mA nhằm đáp ứng đa dạng nhu cầu kết nối hệ thống. Điện áp ngõ ra tỷ lệ theo điện áp kích thích giúp dễ dàng hiệu chuẩn và đồng bộ tín hiệu giữa các thiết bị. Trong khi đó, chuẩn dòng 4–20mA cho phép truyền tín hiệu đi xa với khả năng chống nhiễu tốt và dễ phát hiện sự cố đứt mạch, nâng cao độ tin cậy khi vận hành thực tế.

3. Ưu điểm nổi bật của Loadcell LP7186A

1. Thiết kế dạng pin loadcell dễ lắp đặt

Ngay từ hình dáng bên ngoài, Loadcell LP7186A gây ấn tượng với thiết kế dạng pin nhỏ gọn, cho phép tích hợp linh hoạt vào nhiều kết cấu cơ khí khác nhau. Kiểu dáng này giúp việc lắp đặt trở nên đơn giản hơn, không đòi hỏi không gian lớn hay gia công phức tạp. Người dùng có thể dễ dàng bố trí loadcell theo phương kéo hoặc treo mà vẫn đảm bảo hướng lực tác động chuẩn. Nhờ đó, thời gian thi công được rút ngắn đáng kể, đồng thời hạn chế sai lệch phát sinh do lắp đặt không đồng trục.

2. Hạn chế biến dạng cơ học sau tải nặng

Khả năng duy trì trạng thái cơ học ổn định là điểm mạnh đáng chú ý của Loadcell LP7186A khi làm việc dưới tải lớn. Sau khi chịu tải nặng trong thời gian dài, cấu trúc thân loadcell vẫn giữ được hình dạng ban đầu, hạn chế biến dạng dư gây ảnh hưởng đến kết quả đo về sau. Điều này cho thấy vật liệu và thiết kế bên trong đã được tính toán kỹ lưỡng để đảm bảo khả năng phục hồi đàn hồi tốt. Nhờ vậy, thiết bị duy trì độ tin cậy cao ngay cả trong các chu kỳ tải lặp lại.

3. Hệ số trễ thấp giúp phản hồi nhanh

Một trong những yếu tố ảnh hưởng trực tiếp đến tốc độ phản hồi của hệ đo chính là hệ số trễ. Loadcell LP7186A sở hữu đặc tính trễ thấp, cho phép tín hiệu đầu ra bám sát sự thay đổi của tải trọng tác động. Khi tải tăng hoặc giảm đột ngột, giá trị đo nhanh chóng ổn định mà không bị kéo dài thời gian hồi đáp. Đặc điểm này đặc biệt hữu ích trong các ứng dụng cần theo dõi tải động, nơi việc ghi nhận kịp thời biến thiên lực đóng vai trò quan trọng trong quá trình kiểm soát.

4. Phù hợp kết nối với bộ chuyển đổi A/D

Xét về khả năng tích hợp hệ thống, Loadcell LP7186A cho thấy sự tương thích cao với các bộ chuyển đổi A/D thông dụng. Tín hiệu đầu ra ổn định và có dạng chuẩn giúp quá trình số hóa diễn ra thuận lợi, giảm yêu cầu xử lý bù phức tạp. Điều này giúp kỹ sư dễ dàng đưa loadcell vào các hệ thống thu thập dữ liệu, PLC hoặc bộ điều khiển nhúng. Nhờ khả năng kết nối linh hoạt, việc mở rộng hoặc nâng cấp hệ đo trở nên đơn giản hơn mà không cần thay đổi cấu trúc tổng thể.

5. Hoạt động ổn định ngay cả khi chịu tải sốc

Trong điều kiện làm việc thực tế, tải trọng không phải lúc nào cũng tăng giảm từ từ mà thường xuất hiện tải sốc bất ngờ. Loadcell LP7186A được thiết kế để vẫn duy trì tín hiệu ổn định khi gặp những tình huống như vậy. Kết cấu cơ khí vững chắc kết hợp với khả năng hấp thụ dao động giúp hạn chế ảnh hưởng tiêu cực từ lực tác động tức thời. Nhờ đó, giá trị đo không bị nhiễu loạn mạnh, đảm bảo hệ thống tiếp tục vận hành an toàn và đáng tin cậy.

4. Ứng dụng của Loadcell LP7186A

1. Giám sát tải trọng móc treo thùng chứa hàng nguy hiểm

Việc nâng hạ thùng chứa hàng nguy hiểm đòi hỏi tải trọng luôn được theo dõi liên tục để hạn chế rủi ro phát sinh. Loadcell LP7186A được bố trí tại móc treo nhằm ghi nhận lực tác động theo thời gian thực, hỗ trợ người vận hành đánh giá trạng thái tải trong suốt quá trình nâng. Khả năng phản hồi nhanh giúp hệ thống sớm phát hiện dấu hiệu vượt ngưỡng cho phép, từ đó tạo điều kiện điều chỉnh thao tác kịp thời, nâng cao mức độ an toàn cho cả hàng hóa lẫn khu vực làm việc.

2. Đo lực nâng khung thép tiền chế trong giai đoạn lắp ráp

Ở giai đoạn lắp dựng khung thép tiền chế, việc kiểm soát lực nâng có ý nghĩa quyết định đến độ ổn định của kết cấu. Loadcell LP7186A được tích hợp vào điểm treo cẩu để theo dõi tải phát sinh trong từng bước thi công. Dữ liệu lực thu được cung cấp cơ sở để kỹ thuật viên điều chỉnh tốc độ và phương án nâng phù hợp hơn. Qua đó, quá trình lắp ráp diễn ra suôn sẻ, hạn chế nguy cơ cong vênh hoặc lệch khung trong quá trình thi công.

3. Đo lực kéo dây cáp trong hệ thống nâng cửa cuốn cỡ lớn

Các hệ thống cửa cuốn công nghiệp cỡ lớn yêu cầu lực kéo dây cáp duy trì ở mức ổn định nhằm đảm bảo vận hành trơn tru. Loadcell LP7186A được sử dụng để giám sát lực tác động lên cáp trong mỗi chu kỳ đóng mở. Việc theo dõi liên tục cho phép nhận diện sớm các dấu hiệu mất cân bằng hoặc tăng tải bất thường. Điều này góp phần hỗ trợ công tác bảo trì chủ động, giảm nguy cơ hư hỏng cơ khí và kéo dài thời gian sử dụng của toàn bộ hệ thống.

4. Đo lực nâng thiết bị xử lý bụi công nghiệp

Thiết bị xử lý bụi công nghiệp thường có khối lượng lớn, khiến công đoạn nâng hạ trở nên phức tạp hơn. Loadcell LP7186A được lắp tại các điểm treo để kiểm soát lực nâng trong suốt quá trình lắp đặt hoặc tháo dỡ. Thông tin lực được cung cấp liên tục giúp người vận hành điều chỉnh thao tác phù hợp, hạn chế rung lắc và giảm áp lực không đều lên kết cấu đỡ. Kết quả là quá trình nâng diễn ra an toàn hơn và độ bền của hệ thống được đảm bảo.

5. Đo tải treo hệ thống chiếu sáng ngoài trời

Hệ thống chiếu sáng ngoài trời thường xuyên chịu tác động từ gió và rung động môi trường, khiến tải treo biến đổi theo thời gian. Loadcell LP7186A được sử dụng để đo tải trọng thực tế của cụm đèn sau khi hoàn thiện lắp đặt. Dữ liệu thu thập đóng vai trò căn cứ để đánh giá khả năng chịu lực của cột và dây treo, đồng thời hỗ trợ đưa ra phương án gia cố khi cần thiết, giúp hệ thống duy trì trạng thái vận hành ổn định và an toàn trong thời gian dài.
