Cấu tạo cân bàn điện tử gồm những bộ phận nào

1. Tổng quan cấu tạo cân bàn điện tử

Cân bàn điện tử là thiết bị đo khối lượng quen thuộc trong sản xuất, kho bãi và thương mại. Để hoạt động ổn định và cho kết quả chính xác, thiết bị này được tạo thành từ nhiều bộ phận phối hợp với nhau theo một hệ thống khá chặt chẽ. Mỗi bộ phận đều có chức năng riêng, từ việc tiếp nhận tải trọng, xử lý tín hiệu cho đến hiển thị kết quả cuối cùng.

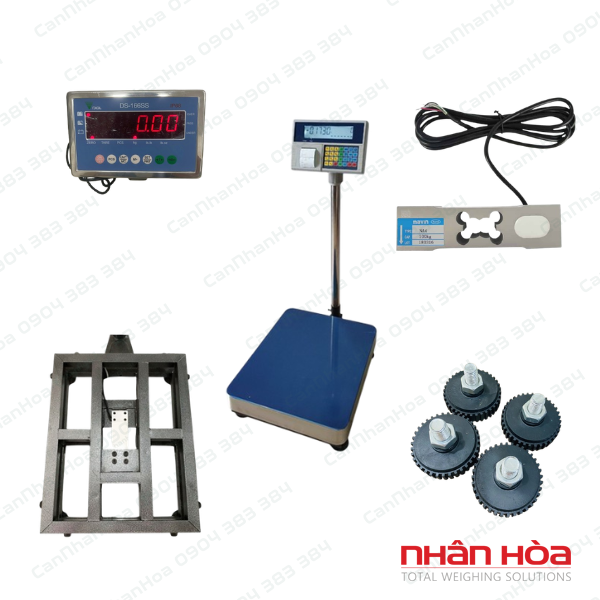

2. Cấu tạo cân bàn điện tử gồm những bộ phận nào

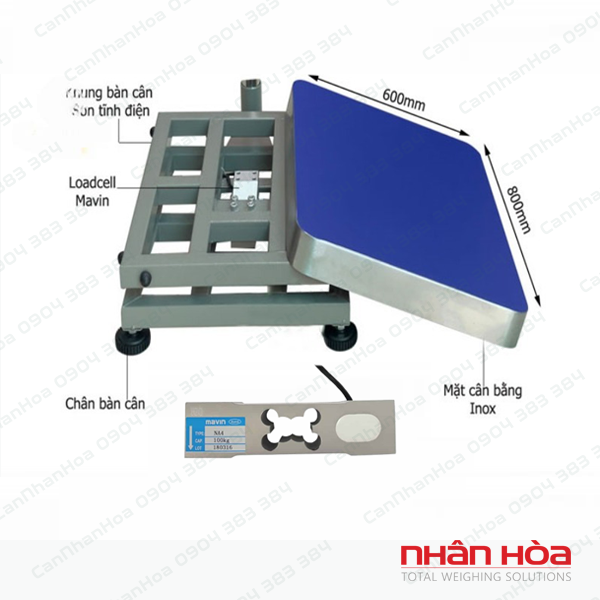

2.1. Phần cơ khí

Phần cơ khí là hệ thống trực tiếp chịu tải của cân bàn điện tử, gồm mặt bàn, khung cân và chân đế. Các bộ phận này giúp nâng đỡ hàng hóa, phân bố tải trọng và bảo vệ các linh kiện bên trong.

• Mặt bàn cân: Mặt bàn cân là bộ phận nằm trên cùng của cân bàn điện tử và là nơi đặt hàng hóa khi cân. Bộ phận này thường được làm từ inox 304, hoặc thép sơn tĩnh điện để đảm bảo khả năng chịu lực, chống ăn mòn và dễ vệ sinh. Trong đó, inox 304 được sử dụng phổ biến cho các dòng cân dùng trong ngành thực phẩm và môi trường có độ ẩm cao. Mặt bàn được lắp cố định trên khung cân, có nhiệm vụ tiếp nhận tải trọng của hàng hóa và truyền lực xuống hệ thống loadcell bên dưới. Bề mặt bàn được gia công phẳng giúp hàng hóa đặt ổn định, góp phần đảm bảo kết quả cân chính xác.
• Khung cân: Khung bàn cân được lắp ngay dưới mặt bàn và là bộ phận chịu lực chính của cân. Khung thường được chế tạo từ thép hộp hoặc inox hộp có độ cứng cao để đảm bảo khả năng chịu tải và hạn chế biến dạng trong quá trình sử dụng. Nhiệm vụ của khung là đỡ mặt bàn, truyền tải trọng xuống loadcell và giữ cho toàn bộ cân luôn chắc chắn, ổn định. Một số mẫu cân còn được trang bị cơ cấu chống quá tải nhằm bảo vệ loadcell khi cân vượt tải.
• Chân đế: Chân đế được lắp ở 4 góc dưới khung cân, thường có thiết kế dạng ren để dễ dàng điều chỉnh độ cao. Phần đế tiếp xúc với mặt sàn thường được bọc cao su nhằm tăng độ bám và giảm rung lắc khi cân hoạt động. Chân đế giúp cân đứng vững, cân bằng trên nhiều loại mặt sàn và hạn chế ảnh hưởng của rung động đến kết quả cân. Nhiều mẫu cân còn được trang bị bọt thủy để người dùng dễ kiểm tra và điều chỉnh cân về trạng thái cân bằng trước khi sử dụng.

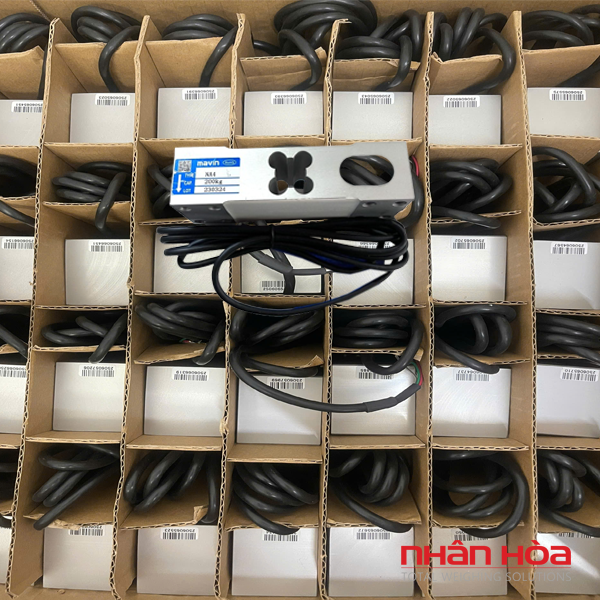

2.2. Hệ thống cảm biến lực (Loadcell)

Loadcell là bộ phận quan trọng nhất của cân bàn điện tử, có nhiệm vụ chuyển đổi tải trọng của hàng hóa thành tín hiệu điện để đầu hiển thị xử lý và hiển thị kết quả cân. Độ chính xác của loadcell ảnh hưởng trực tiếp đến độ chính xác của toàn bộ thiết bị.

• Thân cảm biến (Elastic Element): Được chế tạo từ hợp kim nhôm hoặc thép hợp kim có độ đàn hồi cao, gia công chính xác để tạo biến dạng đàn hồi khi chịu tải.
• Điện trở biến dạng (Strain Gauge): Dán trực tiếp lên thân cảm biến, mắc theo mạch cầu Wheatstone để phát hiện sự thay đổi điện trở khi thân cảm biến biến dạng.
• Dây cáp tín hiệu: Có nhiệm vụ truyền tín hiệu điện từ loadcell đến đầu hiển thị.
• Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi bụi, hơi ẩm, nước và tác động của môi trường làm việc.

2.3. Đầu hiển thị (Indicator)

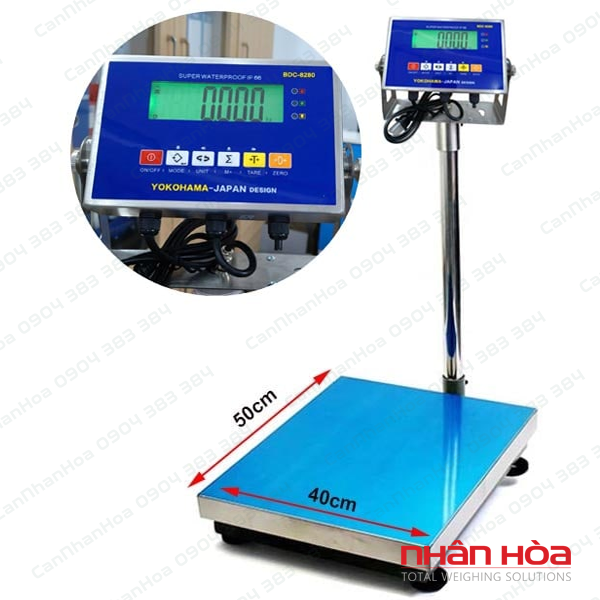

Đầu hiển thị (Indicator) là bộ phận tiếp nhận tín hiệu từ loadcell, xử lý dữ liệu và hiển thị kết quả cân. Đồng thời, đây cũng là nơi người sử dụng thực hiện các thao tác điều khiển và cài đặt các chức năng của cân.

Cấu tạo:

• Màn hình hiển thị: Thường sử dụng công nghệ LED hoặc LCD để hiển thị giá trị khối lượng và các thông tin trạng thái của cân. Màn hình có độ sáng phù hợp, giúp người dùng dễ quan sát trong nhiều điều kiện làm việc.
• Bàn phím chức năng: Gồm các phím như Zero, Tare, Mode, Print hoặc các phím chức năng khác tùy theo từng model, cho phép người dùng thao tác và cài đặt chế độ làm việc của cân.
• Bo mạch điện tử: Là bộ phận xử lý trung tâm, có nhiệm vụ tiếp nhận tín hiệu từ loadcell, khuếch đại, xử lý và tính toán để xác định giá trị khối lượng.
• Các cổng kết nối: Dùng để kết nối với máy tính, máy in hoặc các thiết bị ngoại vi thông qua các chuẩn giao tiếp như RS-232, RS-485 hoặc USB (tùy theo từng model).

Chức năng:

Đầu hiển thị đảm nhận các chức năng chính sau:

• Tiếp nhận và xử lý tín hiệu từ loadcell.
• Hiển thị kết quả cân trên màn hình.
• Đưa giá trị cân về 0 (Zero).
• Trừ khối lượng bao bì (Tare).
• Cộng dồn kết quả cân.
• Đếm số lượng sản phẩm.
• Cài đặt giới hạn và cảnh báo Hi–Lo–OK.
• Kết nối với máy tính, máy in hoặc các thiết bị ngoại vi để truyền và lưu trữ dữ liệu (tùy theo từng model).

2.4. Nguồn điện

Nguồn điện có nhiệm vụ cung cấp năng lượng cho toàn bộ hệ thống cân điện tử hoạt động ổn định. Để đảm bảo quá trình cân diễn ra liên tục, hầu hết các mẫu cân bàn điện tử hiện nay đều được trang bị hai nguồn cấp điện: nguồn điện trực tiếp và nguồn điện dự phòng.

• Nguồn điện trực tiếp: Nguồn điện trực tiếp sử dụng adapter để chuyển đổi điện lưới 220VAC sang mức điện áp phù hợp, sau đó cấp nguồn cho đầu hiển thị, loadcell và các mạch điện tử của cân.
• Nguồn điện dự phòng: Nhiều mẫu cân được tích hợp pin sạc hoặc ắc quy bên trong. Khi mất điện lưới, hệ thống sẽ tự động chuyển sang nguồn điện dự phòng, giúp cân tiếp tục hoạt động mà không làm gián đoạn quá trình cân. Nguồn điện dự phòng đặc biệt hữu ích trong các kho hàng, nhà máy hoặc những môi trường làm việc yêu cầu cân hoạt động liên tục.

3. Các bộ phận hỗ trợ và bảo vệ

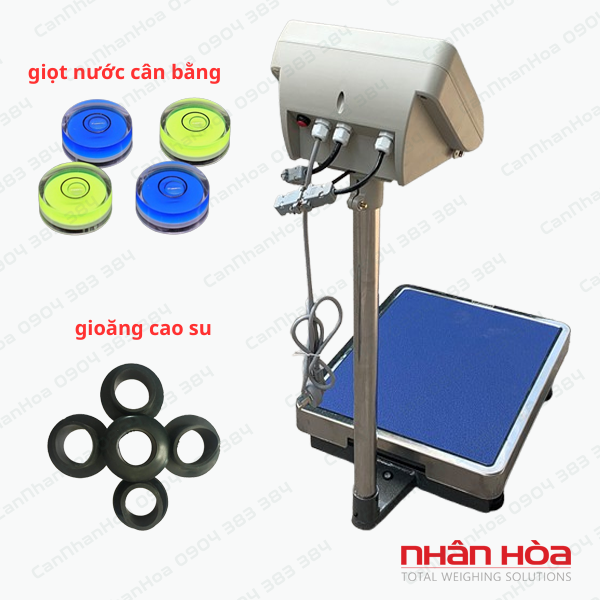

3.1 Vỏ ngoài và gioăng cao su bảo vệ

Lớp vỏ ngoài của đầu hiển thị được thiết kế kín hoàn toàn, sử dụng gioăng cao su tại các khớp nối để ngăn chặn bụi bẩn và nước xâm nhập. Nhiều model đạt tiêu chuẩn chống nước chống bụi quốc tế như IP65 (cho cân thông thường) hoặc IP67/IP68 (cho cân dùng trong ngành thủy sản, nơi hay tiếp xúc nước).

3.2 Linh kiện cơ khí phụ trợ

Cân có hệ thống ốc chống quá tải đặt gần loadcell. Khi vô tình đặt vật quá nặng lên cân, những ốc này sẽ chặn lực ép vượt mức, giúp bảo vệ loadcell không bị hỏng.

3.3 Thiết kế tổng thể tối ưu độ bền

Toàn bộ khung cân được thiết kế để giảm rung lắc, giúp kết quả hiển thị ổn định và nhanh chóng. Các bo mạch điện tử thường được phủ một lớp keo hoặc sơn cách điện đặc biệt để chống oxy hóa, chống ẩm mốc, phù hợp với khí hậu nóng ẩm ở Việt Nam.

Hiểu rõ cấu tạo và chức năng của từng bộ phận sẽ giúp bạn sử dụng cân đúng cách, dễ dàng nhận biết dấu hiệu bất thường và bảo dưỡng hiệu quả. Nhờ đó, cân bàn điện tử sẽ luôn cho kết quả tin cậy và có tuổi thọ cao. Nếu cần hỗ trợ kỹ thuật hoặc tư vấn chọn cân phù hợp, bạn có thể liên hệ Cân điện tử Nhân Hòa qua Hotline: 0904.383.384.
