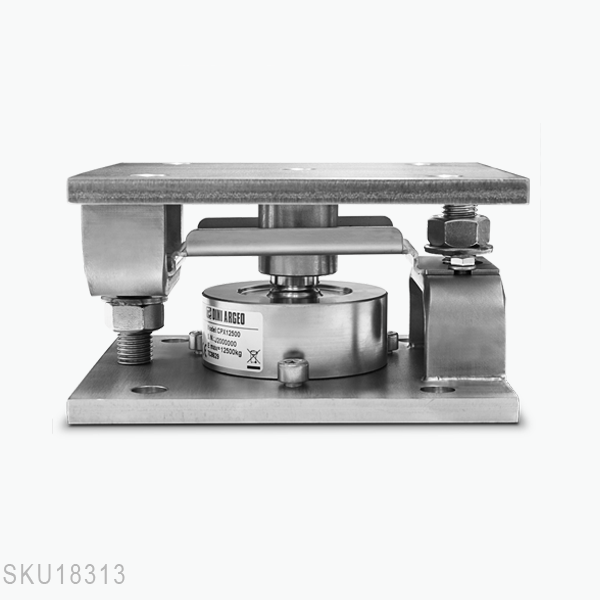

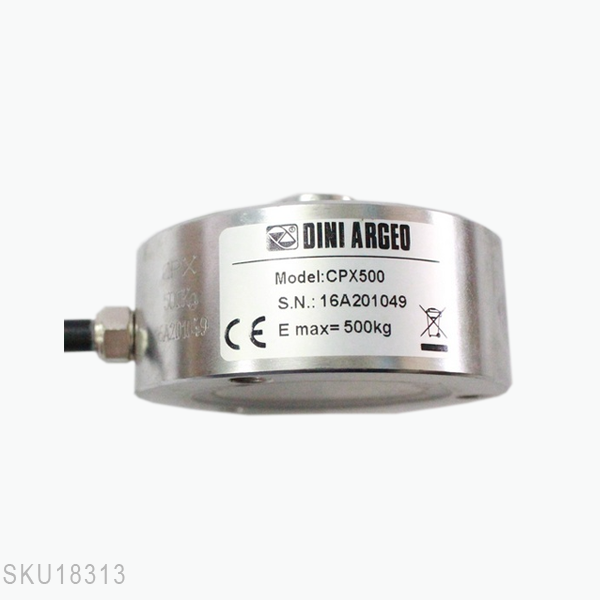

Loadcell CPX

1. Thông số kỹ thuật Loadcell CPX

2. Chi tiết sản phẩm Loadcell CPX

1. Cấp độ bảo vệ

Chuẩn IP68/IP69K trên Loadcell CPX phản ánh mức độ kín hoàn toàn của vỏ bảo vệ đối với bụi và nước. IP68 cho phép thiết bị làm việc ổn định khi bị ngâm nước trong thời gian dài ở độ sâu xác định mà không ảnh hưởng đến mạch đo. IP69K mở rộng khả năng bảo vệ trước tia nước áp lực cao, nhiệt độ cao và góc phun trực tiếp, thường gặp trong quy trình vệ sinh công nghiệp. Sự kết hợp hai chuẩn này đảm bảo cảm biến duy trì đặc tính đo, không phát sinh rò rỉ, oxy hóa hay suy giảm tín hiệu.

2. Điện áp ngõ ra

Điện áp ngõ ra 2mV/V ± 0,5% của Loadcell CPX biểu thị độ nhạy của cảm biến, tức là mức tín hiệu điện thu được trên mỗi volt điện áp kích thích khi tải đạt toàn thang đo. Giá trị 2mV/V là chuẩn công nghiệp phổ biến, giúp tương thích tốt với các bộ chỉ thị và khuếch đại tín hiệu. Dung sai ±0,5% thể hiện sự đồng nhất giữa các cảm biến cùng loại, hạn chế sai khác tín hiệu khi ghép nhiều loadcell, đồng thời đảm bảo tuyến tính và khả năng hiệu chuẩn chính xác của hệ thống.

3. Điện áp cấp

Điện áp cấp khuyến khích 10V cho Loadcell CPX được xác định nhằm tối ưu hóa độ ổn định của tín hiệu và hạn chế hiện tượng tự sinh nhiệt trong cầu đo strain gauge. Khi điện áp tăng, tín hiệu ngõ ra tăng tương ứng, nhưng nhiệt sinh ra cũng lớn hơn, dễ gây trôi zero. Việc cho phép điện áp tối đa đến 15V cung cấp biên an toàn kỹ thuật, giúp loadcell vẫn vận hành ổn định khi kết nối với các bộ hiển thị có mức cấp nguồn cao hơn, mà không làm suy giảm độ bền linh kiện.

4. Trở kháng

Thông số trở kháng của Loadcell CPX phản ánh đặc tính điện của cầu đo và khả năng tương thích với thiết bị đọc tín hiệu. Trở kháng ngõ vào 750 ± 10Ω giúp dòng kích thích ổn định, hạn chế dao động điện áp và nhiễu. Trở kháng ngõ ra 700 ± 5Ω đảm bảo tín hiệu truyền về bộ xử lý ít bị suy hao, đặc biệt khi sử dụng cáp dài. Sai số nhỏ cho thấy sự kiểm soát chặt chẽ trong sản xuất, góp phần nâng cao độ lặp lại và độ tin cậy của phép đo.

5. Quá tải an toàn

Quá tải an toàn 120% F.S cho biết Loadcell CPX có khả năng chịu được mức tải vượt quá giá trị danh định 20% mà không gây biến dạng vĩnh viễn hoặc thay đổi đặc tính đo. Thông số này phản ánh độ bền cơ học của phần tử cảm biến và kết cấu truyền lực. Trong thực tế vận hành, tải trọng có thể tăng đột ngột do va chạm hoặc phân bố không đều; biên quá tải này giúp loadcell duy trì trạng thái đàn hồi, bảo toàn độ chính xác sau khi tải trở về mức làm việc bình thường.

3. Ưu điểm nổi bật của Loadcell CPX

1. Khả năng chịu lực ngang tốt

Trong thực tế lắp đặt, tải trọng không phải lúc nào cũng tác động theo phương thẳng đứng tuyệt đối, vì vậy khả năng chịu lực ngang trở thành yếu tố quan trọng. Loadcell CPX được thiết kế để hấp thụ và phân tán hiệu quả các lực ngang phát sinh do lệch tâm, rung động hoặc giãn nở kết cấu. Nhờ cấu trúc cơ khí tối ưu, cảm biến vẫn giữ được trạng thái làm việc ổn định, hạn chế sai lệch tín hiệu và giảm nguy cơ hư hỏng khi hệ thống vận hành lâu dài trong điều kiện tải phức tạp.

2. Quá tải 30 phút rất thấp 0,02% F.S

Khi chịu tải liên tục trong thời gian dài, hiện tượng trôi tín hiệu là yếu tố ảnh hưởng trực tiếp đến độ tin cậy đo lường. Với mức quá tải sau 30 phút chỉ 0,02% F.S, Loadcell CPX thể hiện khả năng ổn định vượt trội dưới tải kéo dài. Thông số này cho thấy độ biến dạng đàn hồi được kiểm soát chặt chẽ, tín hiệu đầu ra hầu như không suy giảm theo thời gian. Nhờ đó, kết quả đo duy trì độ nhất quán cao, đặc biệt phù hợp cho các hệ thống giám sát tải liên tục.

3. Cáp dài tiêu chuẩn 5m – 10m tối ưu

Việc trang bị cáp tín hiệu tiêu chuẩn dài 5m đến 10m giúp Loadcell CPX dễ dàng thích ứng với nhiều cấu hình lắp đặt khác nhau. Độ dài này được tính toán để cân bằng giữa tính linh hoạt thi công và chất lượng truyền tín hiệu. Cáp đủ dài để bố trí thiết bị đọc ở vị trí an toàn, đồng thời vẫn đảm bảo suy hao tín hiệu thấp, hạn chế nhiễu điện từ. Nhờ đó, hệ thống đo hoạt động ổn định mà không cần nối cáp phức tạp.

4. Chứng nhận CE-M C3 hợp pháp thương mại

Chứng nhận CE-M C3 khẳng định Loadcell CPX đáp ứng đầy đủ các yêu cầu nghiêm ngặt của tiêu chuẩn đo lường châu Âu cho mục đích thương mại. Cấp chính xác C3 cho phép sử dụng trong các hệ thống cân có yêu cầu pháp lý, nơi kết quả đo liên quan trực tiếp đến giao dịch và thanh toán. Việc đạt chứng nhận này chứng minh cảm biến có độ tuyến tính, độ lặp lại và độ ổn định cao, đảm bảo tính minh bạch và đáng tin cậy trong các ứng dụng cân thương mại.

5. Dải tải trọng cực rộng từ 250kg - 100 tấn

Một ưu thế nổi bật dễ nhận thấy là dải tải trọng rất rộng, trải từ 250kg đến 100 tấn, giúp Loadcell CPX đáp ứng linh hoạt nhiều nhu cầu sử dụng khác nhau. Từ các hệ thống tải trung bình đến những ứng dụng công nghiệp nặng, cùng một dòng loadcell vẫn đảm bảo đặc tính đo đồng nhất. Dải tải đa dạng này cho phép tiêu chuẩn hóa thiết kế hệ thống, đơn giản hóa lựa chọn thiết bị và đảm bảo khả năng mở rộng khi yêu cầu tải trọng thay đổi trong tương lai.

4. Ứng dụng của Loadcell CPX

1. Theo dõi tải nén cột trụ trong nhà xưởng lớn

Nhà xưởng quy mô lớn thường có hệ kết cấu chịu tải phức tạp, trong đó các cột trụ đóng vai trò truyền toàn bộ tải xuống nền móng. Việc theo dõi tải nén giúp đánh giá trạng thái làm việc thực tế của từng vị trí chịu lực. Loadcell CPX được lắp đặt tại chân cột để ghi nhận liên tục tải truyền xuống, phản ánh rõ sự thay đổi theo thời gian vận hành. Thông tin này hỗ trợ phát hiện sớm hiện tượng phân bố tải không đều, từ đó giúp doanh nghiệp chủ động kiểm soát an toàn kết cấu.

2. Cân tải thiết bị nâng container cố định

Hệ thống nâng container cố định phải làm việc với tải lớn và thay đổi liên tục theo từng chu kỳ vận hành. Việc cân tải trực tiếp giúp kiểm soát giới hạn cho phép và giảm rủi ro quá tải. Loadcell CPX được tích hợp vào bệ hoặc khung nâng để đo tải nén phát sinh trong quá trình nâng hạ. Nhờ dữ liệu thu được, người vận hành dễ dàng theo dõi khối lượng container, điều chỉnh quy trình làm việc hợp lý và duy trì trạng thái vận hành ổn định cho thiết bị nâng.

3. Giám sát tải trọng hệ thống đường ống đứng

Đường ống đứng trong công nghiệp phải chịu đồng thời trọng lượng bản thân, lưu chất bên trong và ảnh hưởng từ giãn nở nhiệt. Việc giám sát tải tại các điểm đỡ giúp kiểm soát áp lực truyền xuống kết cấu. Loadcell CPX được đặt tại bệ đỡ để đo tải nén thực tế trong suốt quá trình vận hành. Dữ liệu thu thập cho phép đánh giá xu hướng thay đổi tải, hỗ trợ điều chỉnh kết cấu đỡ kịp thời và hạn chế nguy cơ biến dạng hoặc hư hỏng đường ống.

4. Đo tải thiết bị trong trạm khí hóa lỏng

Trạm khí hóa lỏng tập trung nhiều thiết bị có khối lượng lớn, hoạt động liên tục và yêu cầu mức độ an toàn cao. Việc đo tải tại bệ đặt thiết bị giúp theo dõi sự phân bố lực trong quá trình vận hành. Loadcell CPX được sử dụng để ghi nhận tải nén truyền xuống nền móng, phản ánh rõ trạng thái làm việc của từng thiết bị. Thông tin này hỗ trợ đánh giá độ ổn định kết cấu, đồng thời giúp người quản lý chủ động kiểm soát rủi ro trong môi trường vận hành đặc thù.

5. Đo tải nền cho mô hình mô phỏng địa chấn

Trong các thí nghiệm mô phỏng địa chấn, việc kiểm soát tải tác động lên nền là yếu tố quan trọng để đánh giá phản ứng của mô hình. Loadcell CPX được bố trí tại các điểm tiếp xúc với nền nhằm đo tải nén phát sinh khi mô hình chịu rung động. Dữ liệu thu được thể hiện rõ sự thay đổi lực theo từng kịch bản mô phỏng, giúp các nhà nghiên cứu phân tích hành vi nền móng một cách trực quan, từ đó nâng cao độ tin cậy và giá trị ứng dụng của kết quả nghiên cứu.
