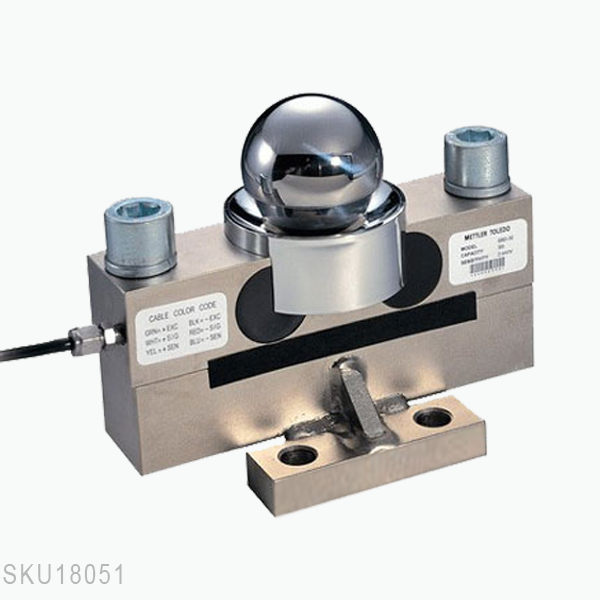

Loadcell SBD

1. Thông số kỹ thuật Loadcell SBD

2. Chi tiết sản phẩm Loadcell SBD

1. Trở kháng

Trở kháng là thông số phản ánh đặc tính điện của cầu đo strain gauge. Ở Loadcell SBD, trở kháng ngõ vào 772 ± 4Ω cho thấy sự ổn định của mạch kích thích, giúp dòng cấp được phân bố đều. Trở kháng ngõ ra 700 ± 1Ω đảm bảo tín hiệu đo có độ cân đối cao khi truyền về bộ hiển thị. Điện trở cách ly đạt ≥ 5000 MΩ tại 50VDC chứng minh khả năng cách điện rất tốt, hạn chế rò rỉ và nhiễu tín hiệu trong môi trường công nghiệp.

2. Cân bằng tại điểm 0

Cân bằng tại điểm 0 thể hiện mức độ lệch tín hiệu khi loadcell chưa chịu tải. Với Loadcell SBD, giá trị ≤ ±1%R.O cho thấy trạng thái không tải vẫn giữ được tín hiệu nền ổn định. Điều này phản ánh chất lượng gia công cơ khí và độ đồng đều của strain gauge. Khi điểm zero được kiểm soát tốt, tín hiệu đầu ra không bị lệch nền, giúp quá trình hiệu chuẩn ban đầu diễn ra thuận lợi và đảm bảo dữ liệu đo không bị sai lệch ngay từ gốc.

3. Độ phân giải

Độ phân giải 1/7.000 cho biết khả năng chia nhỏ dải đo thành các mức tín hiệu riêng biệt. Ở Loadcell SBD, thông số này cho phép nhận biết sự thay đổi tải rất nhỏ so với toàn thang đo. Độ phân giải cao phản ánh chất lượng tín hiệu ngõ ra mượt và ít nhiễu. Nhờ đó, hệ thống dễ dàng xử lý dữ liệu lực một cách ổn định, đặc biệt trong các điều kiện tải thay đổi chậm hoặc cần theo dõi sự biến thiên lực liên tục.

4. Sai số kết hợp

Sai số kết hợp là tổng hợp của các sai số thành phần như tuyến tính, độ trễ và độ lặp lại. Với Loadcell SBD, giá trị ≤ 0.02%R.O cho thấy toàn bộ đặc tính đo được kiểm soát rất chặt chẽ. Thông số này phản ánh khả năng duy trì tín hiệu ổn định trên toàn dải tải, không bị sai lệch lớn khi lực tăng giảm. Sai số kết hợp thấp chứng minh loadcell có độ đồng nhất cao và dữ liệu đo đáng tin cậy trong suốt quá trình làm việc.

5. Độ trễ

Độ trễ thể hiện sự khác biệt tín hiệu giữa quá trình tăng tải và giảm tải. Ở Loadcell SBD, độ trễ ≤ ±0.02%R.O cho thấy strain gauge và kết cấu cơ khí phản hồi rất đều. Khi lực thay đổi, tín hiệu ngõ ra bám sát trạng thái thực tế, không xuất hiện hiện tượng trễ đáng kể. Điều này phản ánh độ đàn hồi ổn định của vật liệu và chất lượng liên kết cơ khí, giúp tín hiệu lực duy trì tính nhất quán trong các chu kỳ tải liên tục.

3. Ưu điểm nổi bật của Loadcell SBD

1. Cấu trúc dầm cắt tối ưu cho phân bố lực

Ngay từ nền tảng thiết kế, cấu trúc dầm cắt được tính toán để lực tác động luôn phân bố đều trên toàn thân cảm biến. Với Loadcell SBD, hình dạng dầm và vị trí bố trí strain gauge giúp hạn chế tập trung ứng suất tại một điểm. Nhờ vậy, lực được truyền dẫn mượt mà, giảm hiện tượng méo tín hiệu khi tải thay đổi. Sự cân đối này tạo nên tín hiệu ổn định, phản ánh trạng thái lực một cách nhất quán và dễ kiểm soát trong suốt quá trình làm việc.

2. Kết cấu giúp giảm mỏi vật liệu

Mỏi vật liệu thường xuất hiện khi loadcell làm việc lâu dài dưới tải lớn. Điểm mạnh của Loadcell SBD nằm ở kết cấu thân dầm có độ đàn hồi hợp lý, giúp vật liệu làm việc trong vùng an toàn. Ứng suất được phân tán đều, tránh tích tụ tại các góc hoặc vị trí nhạy cảm. Nhờ đó, chu kỳ tải lặp lại không gây suy giảm nhanh đặc tính cơ học, kéo dài tuổi thọ và duy trì trạng thái làm việc ổn định theo thời gian.

3. Ít bị trôi zero khi tải thay đổi liên tục

Khi tải tăng giảm liên tục, hiện tượng trôi zero rất dễ xảy ra nếu kết cấu không ổn định. Với Loadcell SBD, sự cân bằng giữa độ cứng và độ đàn hồi giúp strain gauge nhanh chóng trở về trạng thái ban đầu sau mỗi chu kỳ tải. Tín hiệu nền vì thế được giữ ổn định, hạn chế sai lệch tích lũy. Điều này mang lại cảm giác “êm” cho dữ liệu đo, giúp người vận hành yên tâm theo dõi lực trong điều kiện làm việc biến thiên.

4. Độ cứng cao giúp bảo vệ strain gauge

Strain gauge là thành phần nhạy cảm nhất trong loadcell, đòi hỏi môi trường cơ học ổn định. Loadcell SBD sở hữu độ cứng thân dầm cao, giúp hạn chế biến dạng ngoài ý muốn và bảo vệ strain gauge khỏi ứng suất cục bộ. Khi lực tác động, kết cấu vững chắc giữ cho biến dạng nằm trong giới hạn cho phép. Nhờ vậy, tín hiệu đo duy trì sự ổn định lâu dài, đồng thời giảm nguy cơ suy giảm đặc tính theo thời gian sử dụng.

5. Hạn chế sai số phát sinh do lực ngang

Lực ngang thường là nguyên nhân gây sai lệch tín hiệu trong quá trình đo tải. Điểm mạnh của Loadcell SBD nằm ở khả năng kiểm soát tốt các thành phần lực ngoài trục. Kết cấu dầm cắt kết hợp độ cứng hợp lý giúp triệt tiêu ảnh hưởng của lực ngang trước khi chúng tác động đến strain gauge. Nhờ đó, tín hiệu đo phản ánh chủ yếu lực theo phương mong muốn, giữ dữ liệu ổn định và đáng tin cậy trong điều kiện lắp đặt thực tế.

4. Ứng dụng của Loadcell SBD

1. Đo tải hệ móng robot hàn thân vỏ ô tô

Ở các dây chuyền hàn thân vỏ ô tô, hệ móng robot phải chịu tải lớn và rung động liên tục. Loadcell SBD được bố trí tại các điểm đỡ giúp ghi nhận lực tác động lên nền móng theo thời gian thực. Dữ liệu tải phản ánh sự phân bố lực giữa các chân đế, cho phép theo dõi trạng thái ổn định kết cấu. Nhờ tín hiệu lực mượt và đều, quá trình đánh giá độ bền móng trở nên rõ ràng và dễ kiểm soát hơn trong vận hành dài hạn.

2. Theo dõi lực khung đỡ thiết bị lọc khí công nghiệp

Khung đỡ thiết bị lọc khí thường mang tải lớn và thay đổi theo lưu lượng vận hành, việc theo dõi lực giúp kiểm soát tình trạng kết cấu một cách chủ động. Loadcell SBD ghi nhận chính xác tải tác động lên từng điểm đỡ, phản ánh sự thay đổi lực theo thời gian. Nhờ đó, người vận hành dễ dàng nhận biết sự mất cân bằng hoặc biến động bất thường, đảm bảo khung đỡ luôn duy trì trạng thái ổn định và an toàn trong suốt quá trình làm việc liên tục.

3. Cân bồn chứa nước sinh hoạt khu dân cư

Hệ thống bồn nước sinh hoạt yêu cầu theo dõi tải trọng ổn định để kiểm soát mức chứa và tình trạng kết cấu. Loadcell SBD được lắp tại chân bồn giúp ghi nhận khối lượng nước một cách liên tục và rõ ràng. Khi mực nước thay đổi, tín hiệu tải phản ánh ngay sự biến thiên lực, hỗ trợ quản lý dung tích hiệu quả. Nhờ dữ liệu ổn định, việc giám sát trạng thái bồn trở nên trực quan, góp phần duy trì vận hành an toàn cho khu dân cư.

4. Cân khung chứa cuộn cáp điện

Cuộn cáp điện thường có khối lượng lớn và phân bố tải không đồng đều trên khung đỡ. Việc cân tải giúp kiểm soát trọng lượng và trạng thái kết cấu trong quá trình lưu trữ. Loadcell SBD ghi nhận lực tác động lên khung một cách ổn định, phản ánh chính xác tải của từng cuộn cáp. Nhờ đó, người quản lý dễ dàng theo dõi sự thay đổi khối lượng, hạn chế tình trạng quá tải cục bộ và đảm bảo khung chứa luôn làm việc trong giới hạn an toàn.

5. Cân sàn tiếp nhận hàng tại chợ đầu mối

Tại khu vực tiếp nhận hàng hóa, lưu lượng và tải trọng thay đổi liên tục theo từng đợt nhập. Loadcell SBD được tích hợp dưới sàn cân giúp ghi nhận khối lượng hàng một cách ổn định và mượt mà. Dữ liệu tải phản ánh nhanh sự thay đổi khi hàng hóa được đưa lên hoặc dỡ xuống. Nhờ khả năng theo dõi liên tục, hoạt động kiểm soát khối lượng trở nên rõ ràng, hỗ trợ quản lý luồng hàng hiệu quả và duy trì trật tự trong khu vực giao nhận.
